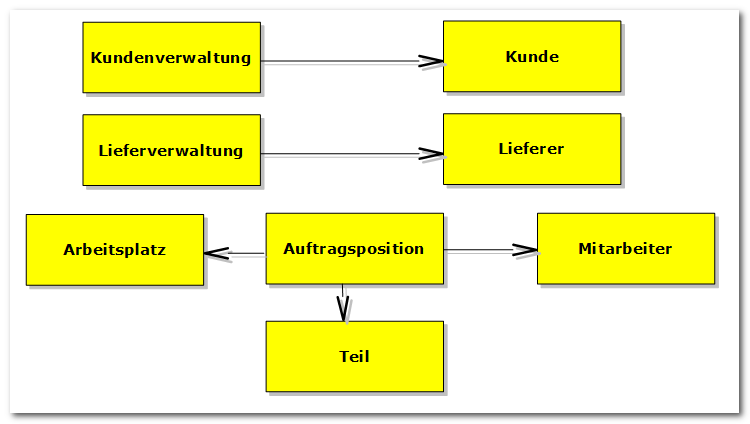

Einführungsbeispiel: Assoziationen

Aufgaben:

Schreiben Sie die Anweisungen zur Herstellung der Assoziationen.
In welcher Klasse sind diese jeweils zu schreiben?
Was sind Assoziationen?

Einführung in Assoziationen

Zusatzaufgabe:

Lösen Sie auch die restlichen Aufgaben im folgenden Skript:
Hilfetext: Grundlagen Klassen, Attribute, Assoziationen, Methoden

Üben am Projekt:

Hilfetext: Erzeugen und testen von Projekten

Hilfetext: Model, View, Controler

Dienstwagenverwaltung

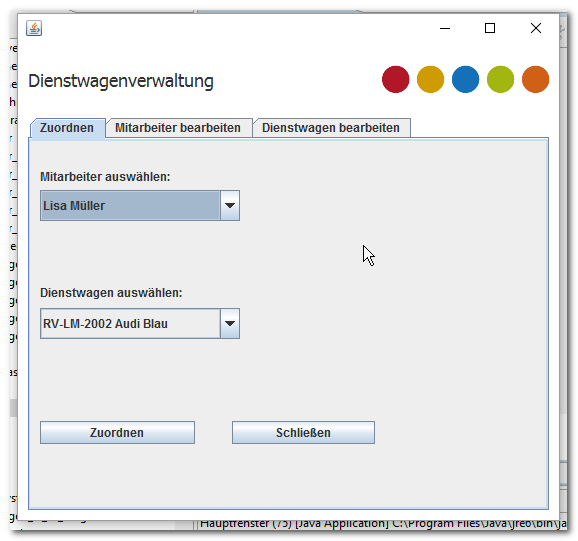

Assoziationen, Dienstwagenverwaltung, GUI

Aufgabenstellung

Aufgabe:

Studieren Sie die angezeigten Fenn-Diagramme. Formulieren Sie die Eine-Sätze und ergänzen Sie die Multiplizitäten.
Welche der angezeigten Multiplizitäten entspricht dem geschilderten Sachverhalt?
Formulieren Sie für die übrigen Multiplizitäten einen geeigneten Sachverhalt.
Studieren Sie die UML-Klassendiagramme (1:N, N:M) und setzten Sie diese in Quellcode um. Erarbeiten Sie sich dazu die Kenntnisse zur Verwendung von Komplexen Datentypen (Containerklassen)

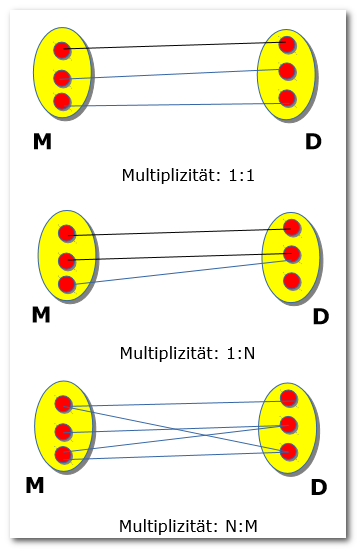

Fenndiagramme

Fenn Diagramme, Dienstwagenprojekt

Listenkomponente für Mitarbeiter (Fahrerliste):

Kompexe Datentypen Mitarbeiter Drop Down (Combo Box, Combo Box Modell)

Listenkomponente für Dienstwagen (Wagenliste):

Kompexe Datentypen Dienstwagen Drop Down (Combo Box, Combo Box Modell)

Sachverhalt

Sachverhalt:

Die Firma Allgäu Cars GmbH stellt ihren Außendienstmitarbeitern Geschäftswagen zur Verfügung. Bisher konnte jeder Mitarbeiter immer nur ein und dasselbe Auto benutzen. Da sich in den Absatzgebieten Oberschwaben/Bodensee und Stuttgart die Nachfrage stark erhöht hat, werden für diese Absatzgebiete jeweils eine Mitarbeiterin eingestellt. Da immer nur ein Mitarbeiter/eine Mitarbeiterin in diesen beiden Absatzgebieten Außendienst macht und der/die andere dann im Innendienst arbeitet, teilen sich Mitarbeiter zum Teil einen Dienstwagen.

UML-Klassendiagramme

Multiplizität: 1 : N

Assoziationen, Multiplizität 1 : N

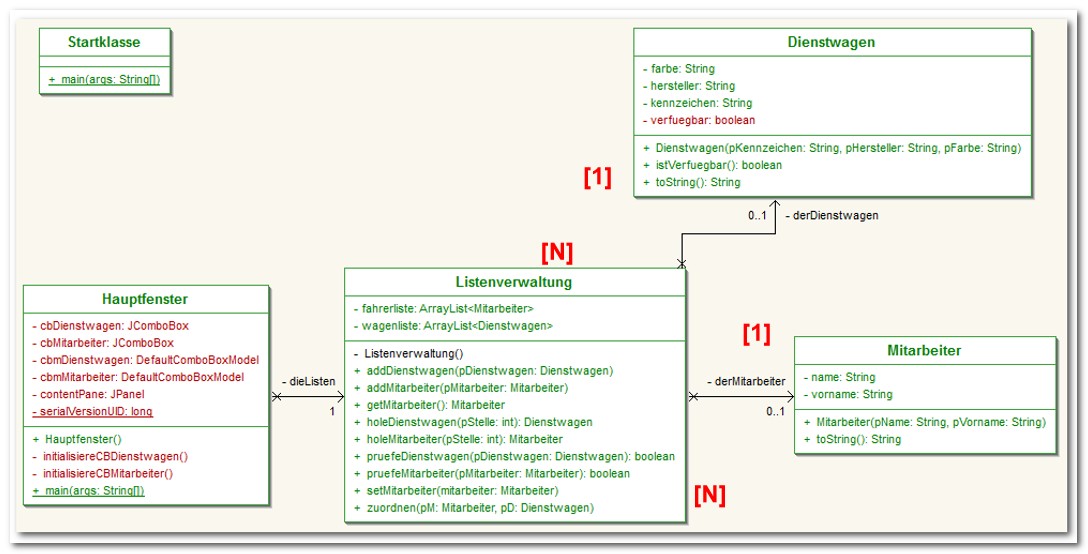

Multiplizität: N : M
→ Auflösung der N : M in 1 : N und N : 1

Assoziationen, Multiplizitäten N : M

Urquelle: Wirtschaftsinformatik Handreichung 2015 OOP,

Feedback

Vervollständigen und implementieren Sie den Quellcode in JAVA. Alternativ können Sie den Quellcode für die Implementierung in PHP adaptieren.

Sachverhalt 1: Multiplizität 1:1

Fall 1:

Die Firma Allgäu Cars GmbH stellt ihren Außendienstmitarbeitern Geschäftswagen zur Verfügung. Bisher konnte jeder Mitarbeiter immer nur ein und dasselbe Auto benutzen.

Eine-Sätze:

Ein Mitarbeiter nutzt genau einen Dienstwagen. [1]
Ein Dienstwagen wird von genau einem Mitarbeiter genutzt. [1]

→ Multiplizität 1:1

Aufgabe:

Vervollständigen Sie das Projekt mit Hilfe der folgenden Lösungshinweise und erzeugen Sie im Ergebnis die folgende Ausgabe für den UNIT-Test:

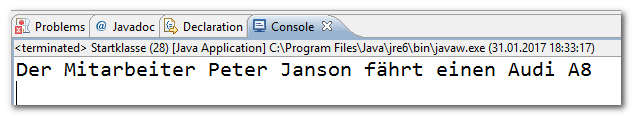

Assoziation, Multiplizität 1:1, Unit Test

UML-Klassendiagramm:

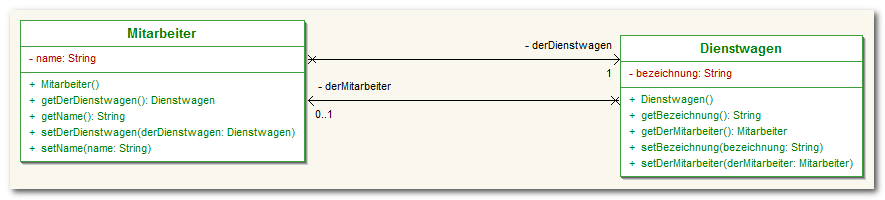

Assoziation, Multiplizität 1:1, UML

Download: Projekt Aufgabe Dienstwagen 1:1

Sachverhalt 2 : Multiplizität 1:N

Fall 2:

Da sich in den Absatzgebieten Oberschwaben/Bodensee und Stuttgart die Nachfrage stark erhöht hat, werden für diese Absatzgebiete jeweils eine Mitarbeiterin eingestellt. Da immer nur ein Mitarbeiter/eine Mitarbeiterin in diesen beiden Absatzgebieten Außendienst macht und der/die andere dann im Innendienst arbeitet, teilen sich Mitarbeiter zum Teil einen Dienstwagen.

Eine-Sätze:

Ein Mitarbeiter nutzt genau einen Dienstwagen. [1]
Ein Dienstwagen wird von einem oder mehreren Mitarbeiter genutzt. [N]

→ Multiplizität 1:N

Aufgabe:

Vervollständigen Sie das Projekt mit Hilfe der folgenden Lösungshinweise und erzeugen Sie im Ergebnis die folgende Ausgabe für den UNIT-Test:

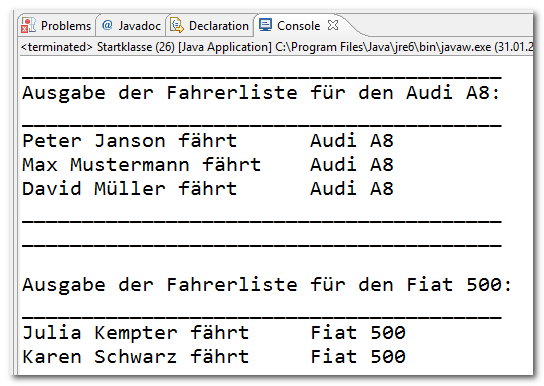

Assoziation, Multiplizität 1:N, Unit Test

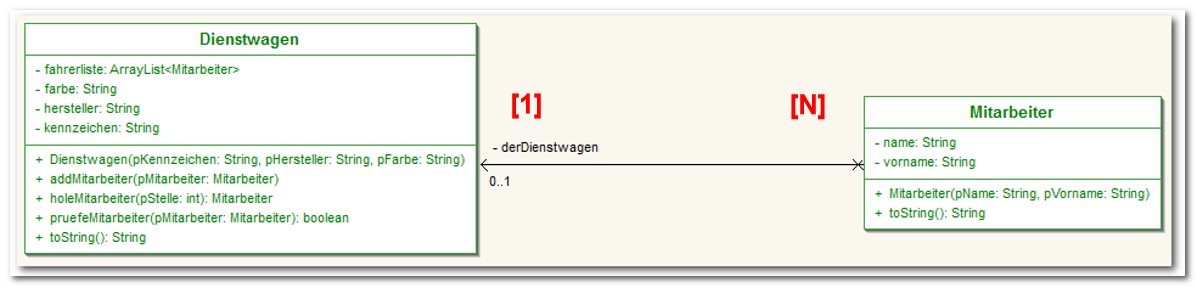

UML-Klassendiagramm:

Assoziationen, Multiplizität 1 : N

Download: Projekt Aufgabe Dienstwagen 1:N

Sachverhalt 3: Multiplizität N:M

Fall 3: Multiplizität N:M

Jeder Mitarbeiter kann faktisch jeden Dienstwagen fahren. Es soll dabei sichergestellt werden, dass ein Dienstwagen nicht mehrmals zugeordnet werden kann.

Eine-Sätze:

Ein Mitarbeiter nutzt einen oder mehrere Dienstwagen. [N]
Ein Dienstwagen wird von einem oder mehreren Mitarbeiter genutzt. [M]

→ Multiplizität N:M

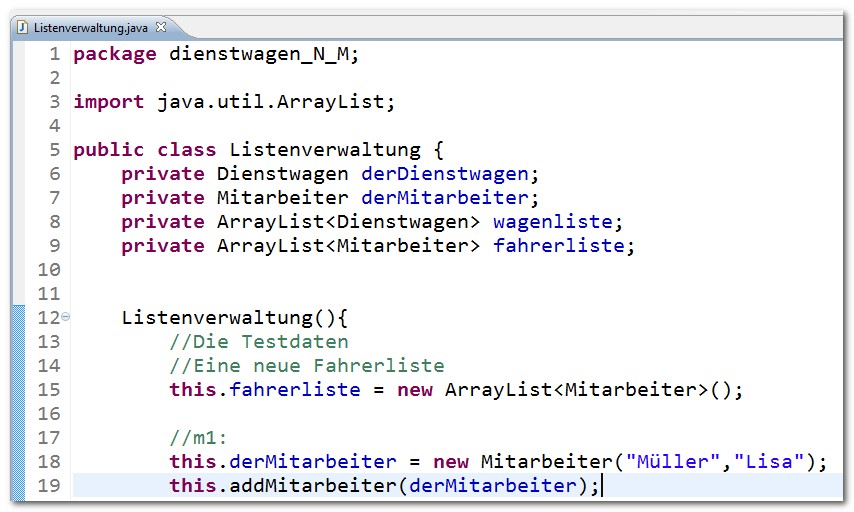

Folge: Für den Fall, dass jeder Mitarbeiter prinzipiell jeden Dienstwagen nutzen kann, wird der Zusammenhang der Daten (die Listen) in einer Verwaltungsklasse (auch Managerklasse oder Steuerungsklasse) ausgelagert. Auflösung der N:M-Beziehung. Aus N:M wird 1:N und N:1.

Aufgabe:

Vervollständigen Sie das Projekt mit Hilfe der folgenden Lösungshinweise und erzeugen Sie im Ergebnis die folgende Ausgabe für den UNIT-Test:

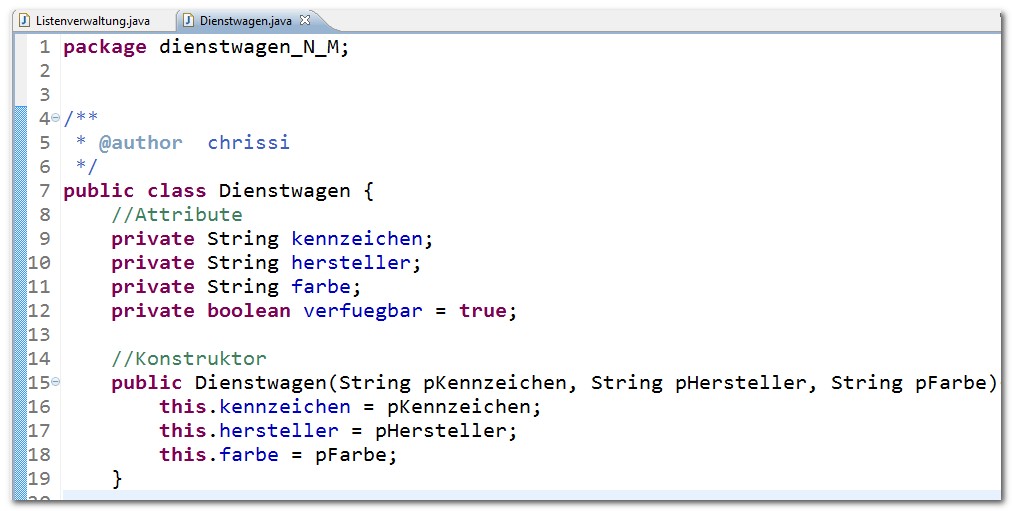

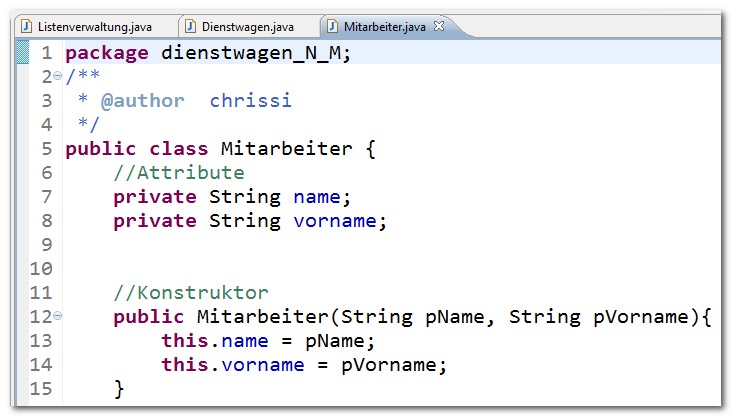

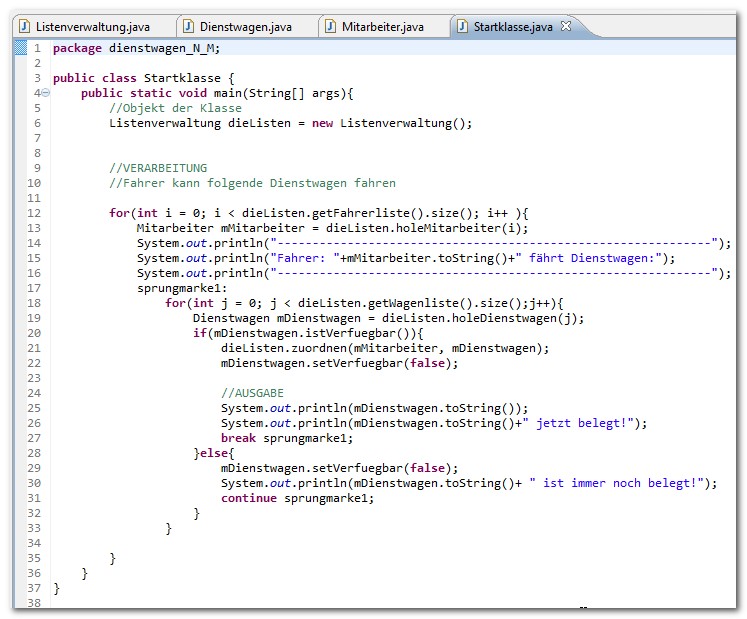

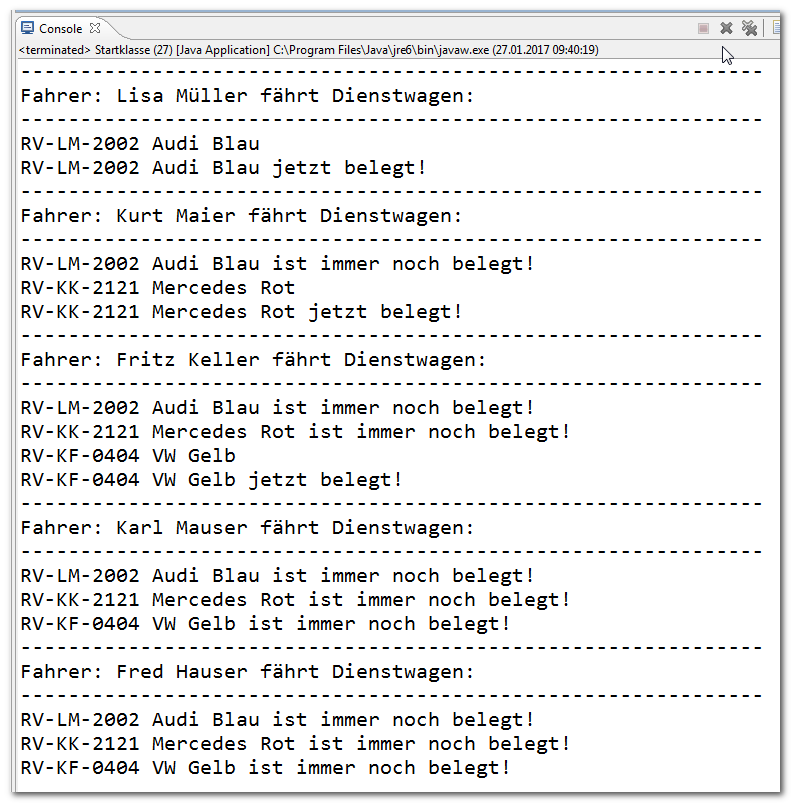

Assoziationen, Dienstwagen, N:M, UNIT-Test
